產品說明

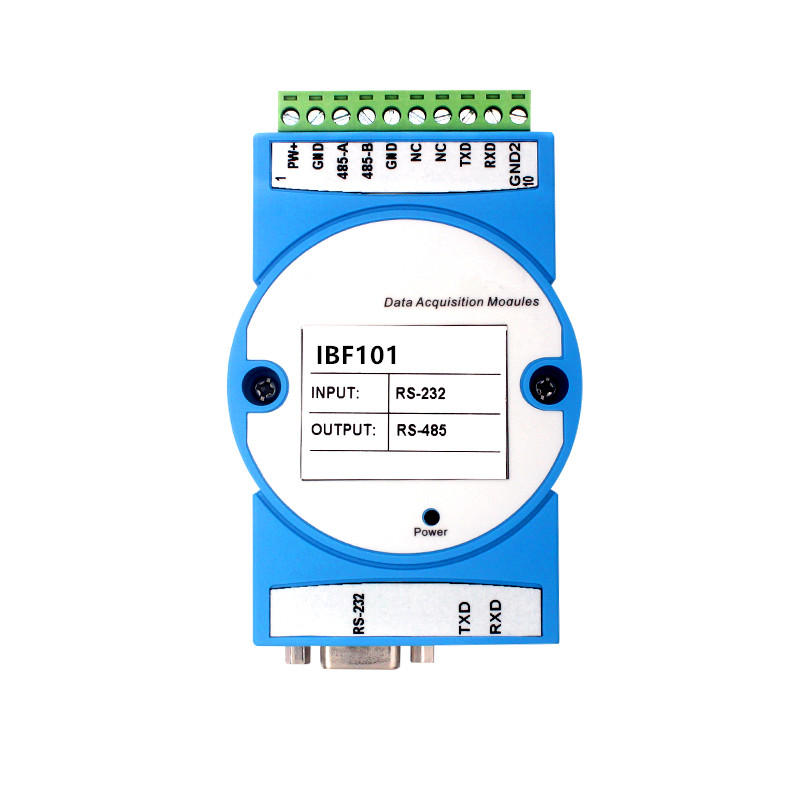

工業級RS-232轉RS-485隔離模塊，IBF101

產品特點：

● 兼容RS-232、RS-485 TIA/EIA標準

● 支持波特率300到115200BPS

● 通信波特率自動調節

● 數據收發自動調節

● 透明傳輸，不改變通訊協議

● 寬范圍工作電源8-32VDC

●  RS-232與RS-485之間3000V隔離

典型應用：

● 串口信號遠傳

● 用于現場設備通信

● 智能樓宇控制、安防工程等應用系統

● 工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的轉換和傳輸

● 工業現場數據的獲取與轉換

● RS232與RS485信號轉換

產品概述：

IBF101是貝福科技開發的一款工業級RS232轉RS485隔離轉換器。該隔離轉換器用來將RS232信號轉換成RS485信號，數據實現透明傳輸，通訊穩定可靠，適合工業等要求比較高的場合。

IBF101系列產品包括電源調理，RS232接口通信和RS485接口通信。寬范圍供電8-32VDC，電源與RS485共地，并與RS232接口3000V隔離，電源有防反接保護功能。RS485通訊接口高抗干擾設計，±15KV ESD保護。產品按工業級標準設計，工作溫度范圍- 45℃～+85℃。

產品型號：

IBF101 –  232  –   485

                                                              通訊接口2

                      RS-485：為RS-485接口

                  通訊接口1

            RS-232：為RS-232接口

IBF101通用參數：

(typical @ +25℃，Vs為24VDC)

傳輸距離：  RS232 － 15米，

             RS485 － 1000米（1200BPS）

通    訊：   RS-232轉RS-485透明傳輸

波特率：     300、600、1200、2400、4800、9600、19200、38400、57600、115200bps自適應

工作方式：   異步半雙工

接    口：   RS232接口和RS485接口，RS232接口可以選擇DB9接頭或者接線端子

驅動能力：   每個模塊最多支持255個RS485設備

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   RS232與RS485之間3000VDC隔離

接口保護：   RS-485接口15KV ESD保護，并有防雷防浪涌等功能。

外形尺寸：   120 mm  x  70 mm  x  43mm

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2016深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.0

                                                                        日期：2016年8月
